等离子体探测

充电电位探测器

基本参数


名称 属性
能量范围 0.06~21keV,对数划分128个能道
能量分辨率 8%
视场 135°×7°
角度分辨率 45°×7°
表面绝对电位 -21kV~-60V,+60V~+10kV
表面差异电位 -11.0kV~+1.1kV
深层充电电位 -2.54kV~0V
时间分辨率 4s



应用目标


研究同步轨道卫星充电电位和等离子体环境的关系,为卫星总体提供卫星充电电位数据。


功能简介


仪器保护1个离子探头、1个电子探头、3个差异电位探头和1个深层充电探头。所有探头共用一个电子学箱。可以提供同步轨道的离子、电子环境数据以及卫星表面的绝对电位、差异电位和深层充电数据。



仪器原理


离子/电子探头:利用带顶盖的半球形静电分析器结合微通道板,测量离子/电子的能量、方向和通量信息。通过离子/电子能谱的变化,反演卫星表面的绝对电位。


差异电位:利用安装与卫星表面不同位置处的传感器感应一定面积的累积电荷量,转换为传感器相对卫星结构地的电位差。不同表面处的差异电位探头比较获得卫星的差异电位。


深层充电:利用安装在卫星舱内的传感器感应穿过蒙皮的粒子在单位面积的累积电荷量,转换为传感器相对于卫星结构地的电位差,获得卫星的深层充电信息。


特色优势


  • 我国首台GEO等离子体探测器以及充电电位探测
  • 国内首次获得同步轨道等离子体环境及卫星充电环境
  • 高时间分辨率且可在轨调整
  • 精细的能道划分且可在轨调整 



服役卫星型号


  • 风云四号



应用成果

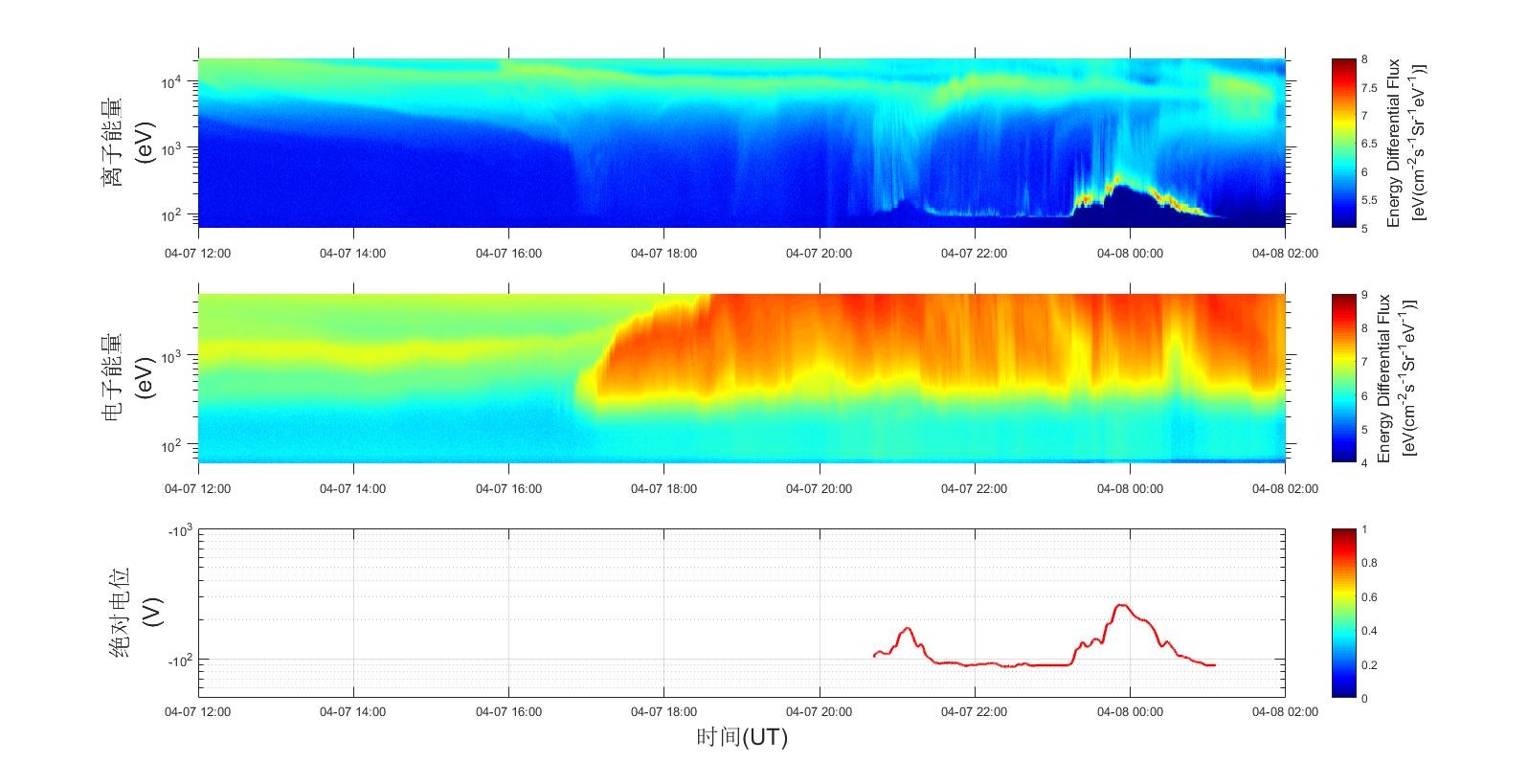

我国首次获得同步轨道等离子体环境及卫星表面电位数据

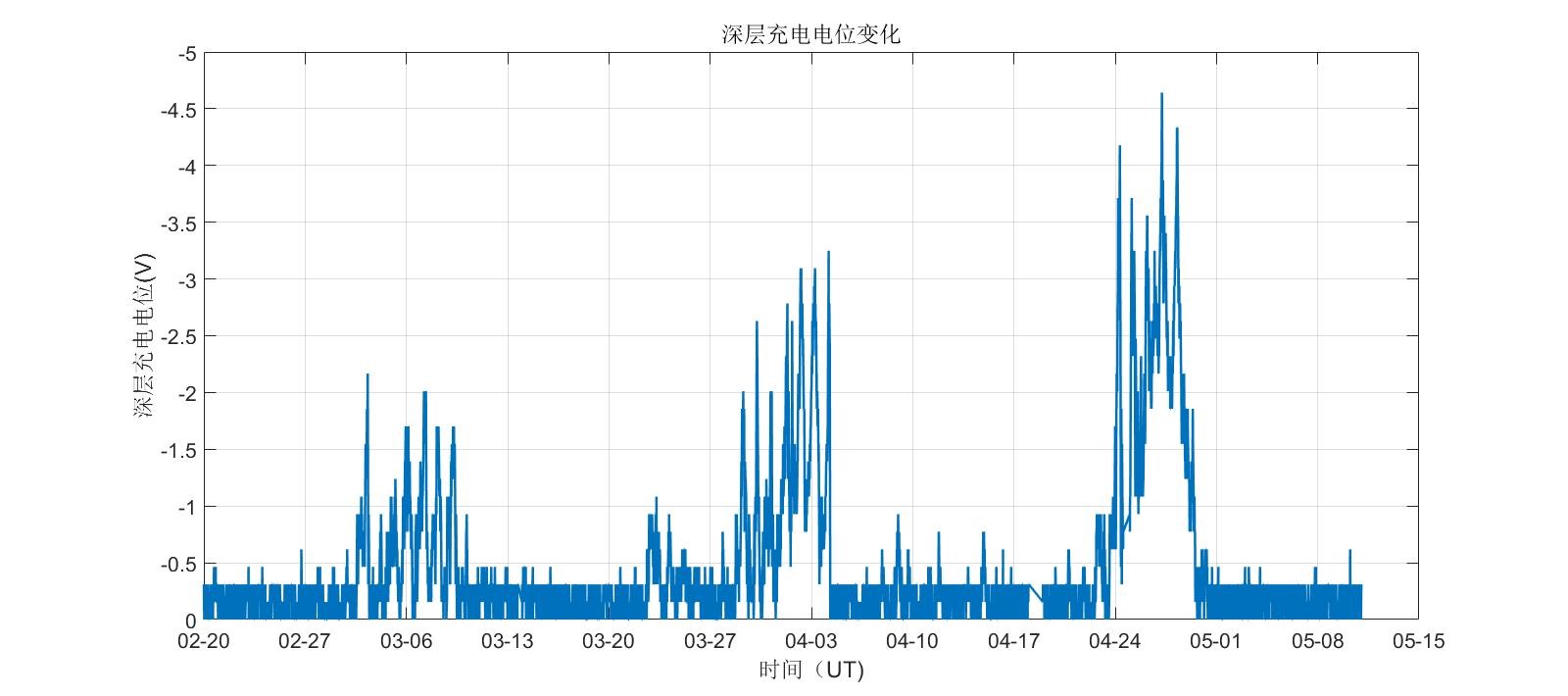

我国首次获得同步轨道深层充电电位数据
