序号 | 项目 | 指标 |
1 | 离子成份 | H+、He+、O+ |
2 | 离子密度 | 5×102~1×107 cm-3 |
3 | 离子密度相对测量精度 | 优于10%(通常等离子体条件下) |
4 | 离子温度 | 500~10000K |
5 | 离子温度测量相对精度 | 优于10%(通常等离子体条件下) |
6 | 离子沿轨道向漂移速度 | -3~+3km/s |
7 | 离子沿轨道向漂移速度相对测量精度 | ±50m/s(通常等离子体条件下) |
8 | 离子垂直于轨道方向漂移速度 | -3~+3km/s |
9 | 离子垂直于轨道方向漂移速度相对测量精度 | ±20m/s(通常等离子体条件下) |
10 | 离子密度涨落(ΔNi/Ni) | 灵敏度优于1×10-2(通常等离子体条件下) |
11 | 数据输出速率 | 峰值≤60kbps |
12 | 质量 | 总质量:6.5±0.5kg |
13 | 功耗 | ≤7.5W |
等离子体分析仪从组成上包括:阻滞势分析器(含前放板)、离子漂移计(含前放板)、离子捕获计(含前放板)、电子学箱和导体扩展板,其中阻滞势分析器与电子学箱为一体化设计。导体扩展板用于保持传感器开口处的电场均匀,避免周围差异电场干扰探测结果等离子体分析仪整体结构如图所示。

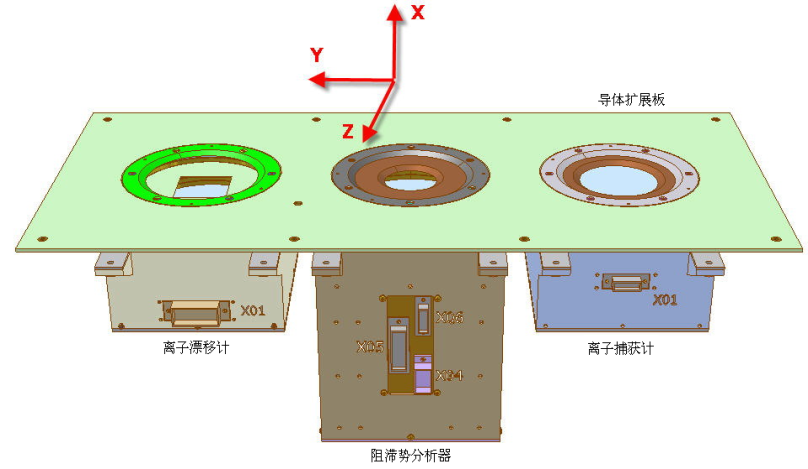

等离子体分析仪整体图
同时测量等离子体的离子密度、温度、漂移速度以及密度涨落等要素,测量范围宽,测量精度高。
2018年5月12日,在汶川地震十周年国际研讨会暨第四届大陆地震国际研讨会上,中国地震局和中国国家航天局首次对外公布了我国首颗电磁监测试验卫星“张衡一号”的初步结果。研究室研制的我国首台星载等离子体分析仪获取的我国首个全球原位电离层分布图公开面世。

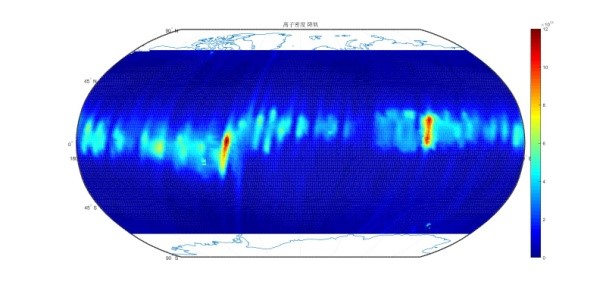

等离子体分析仪获得的离子密度全球分布图

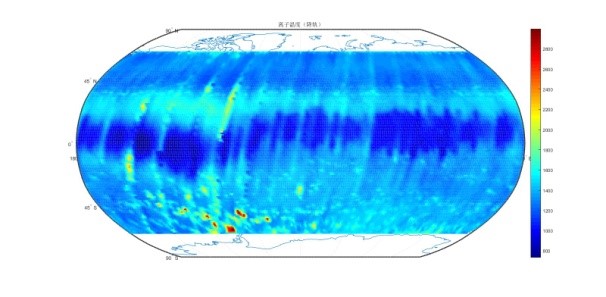

等离子体分析仪获得的离子温度全球分布图
成就亮点
获得奖励:
荣获2019年北京市科技进步二等奖
发表论文:
1. | 电磁监测试验卫星阻滞势分析器探测技术 | 2017,66(7):079401(1-10) | 郑香脂,张爱兵,关燚炳,刘超,王文静,田峥,孔令高,孙越强 | SCI |
2. | 电磁监测试验卫星离子漂移计探测技术 | 2017,66(20):209401(1-9) | 郑香脂,张爱兵,关燚炳,刘超,孙越强,王文静,田峥,孔令高, 丁建京 | SCI |
3. | 电磁监测试验卫星离子漂移计定标实验研究 | 空间科学学报, 2017,37(6):729-737 | 郑香脂,张爱兵,关燚炳,刘超,田峥,孔令高,王文静,丁建京 | 中文核心 |
负责人、联系人:郑香脂
