中能质子重离子串列加速器系统

1

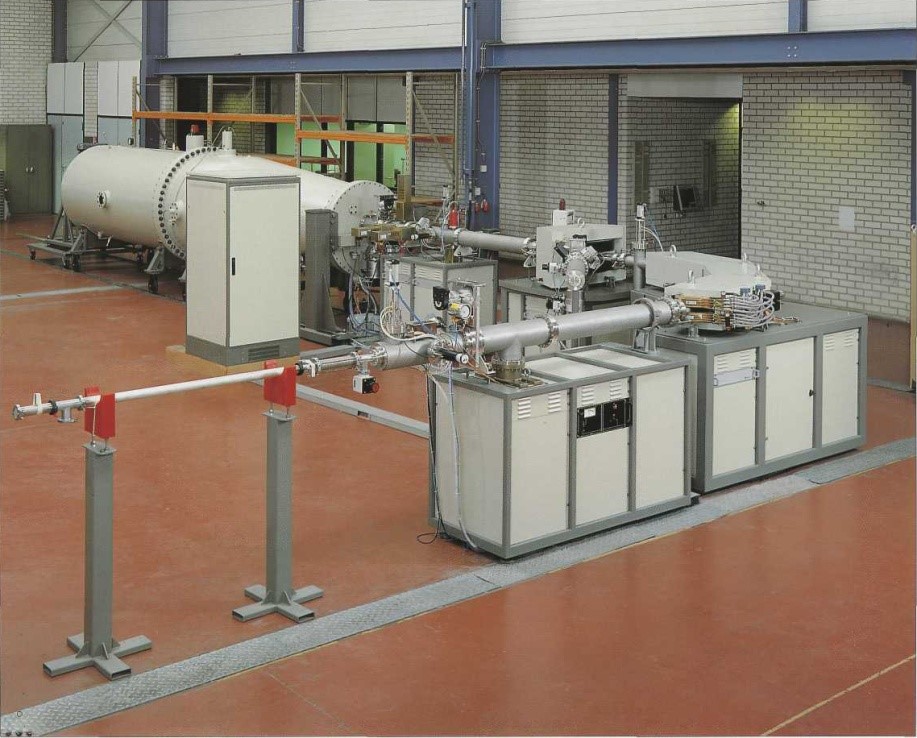

极弱流中能离子加速器

束流种类：H,He,Li,Be,B,C,N,O,F,Al,Ar,..,Fe,…Au；能量范围：30keV/q～12MeV/q；终端电压稳定度：＜±200V；束流能量不准确度：≤1%；
束流通量范围：103～1010cm-2s-1连续可调；束斑直径：Φ50mm；束斑内束流不均匀度：≤10%；束流半散角：≤1°；束流稳定度：≤5%/30min；

2

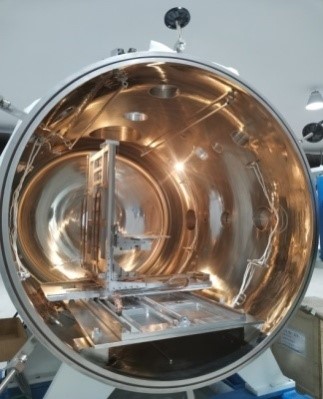

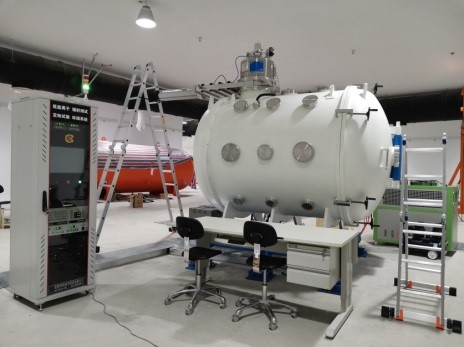

无油无磁真空靶室

靶室尺寸：Φ1.8m×1.8m；极限真空度：优于5×10-5Pa；

恢复真空时间：≤3小时；

3

无油无磁真空转台

六维转台平移行程: 1.5m（x），1.0m（y,z1,z2）；
转盘Φ1,Φ2水平转动: -180°～+180°；六维转台承重：20kg;

平动精度：优于0.1mm，重复定位精度：优于0.1mm；转动精度：优于0.1°，重复定位精度：优于0.1°；

4

束流监测设备

能量范围：30keV～12MeV
束流通量：10³～10¹⁰cm^-2s^-1
能量分辨率：

空间分辨率：＜5mm;

5

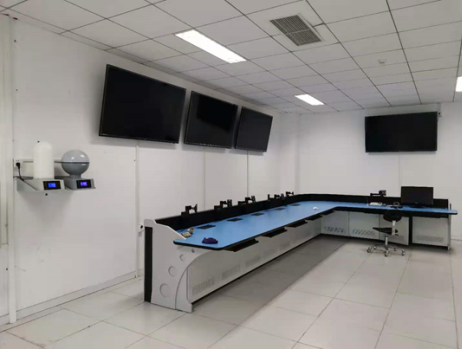

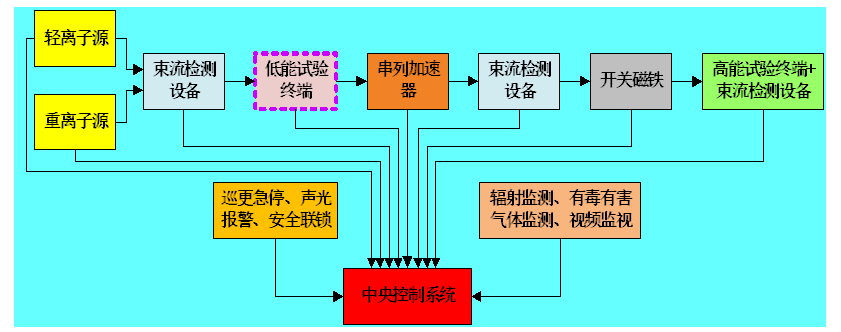

辐射防护及中控联锁

实现系统辐射报警、安全防护与中控联锁控制功能
