等离子体定标系统

发布时间:2020-11-11


等离子体定标系统用于为空间粒子探测和卫星表面充电探测类的卫星载荷的定标提供空间粒子的模拟环境。该定标系统可以产生真空环境和弱磁空间,并根据定标仪器需要输出电子束和离子束,对电子、离子探测类仪器的能量范围、能量准确度、能量分辨率、通量范围、通量分辨率、方向划分等指标进行定标以及表面充电类仪器的性能测试。

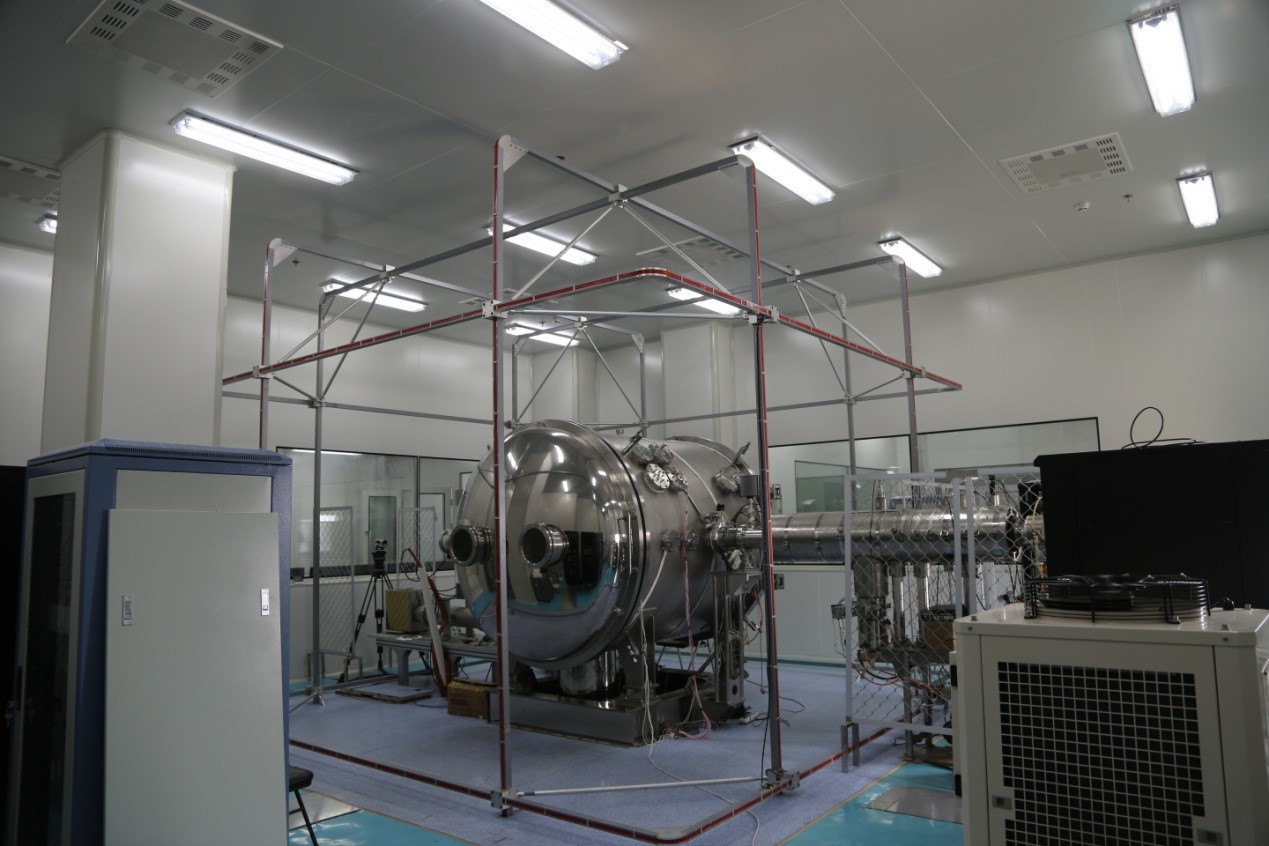

图1 等离子体定标系统包括电子束源、真空转台、真空靶室、磁屏蔽线圈等

图2 预抽存储系统用于高低温试验和仪器的长期存储

等离子体定标系统的技术特点

1) 该系统可产生极低能量大束斑均匀电子束和离子束;

2) 该系统实现极小束流的调整和测量;

3) 该系统实现束流大动态范围的调节并获得稳定束流;

4) 该系统真空靶室为无油、弱磁超高真空系统;

5) 该系统真空转台为无油、弱磁系统、可实现多自由度、高精度的运动。

等离子体定标系统的技术指标

·电子束能量范围:0.1keV~30keV

·离子束能量范围:0.2keV~30keV

·束流动态范围:103~1010/cm2s,可调

·束斑直径:>70mm

·束流包络散角:半角小于1度

·束流均匀度:截面内均匀性优于±5%

·离子种类: H+、He+、N+、Ar+

·束流稳定性:优于±3%/hr

·工作真空度:5×10-5Pa

·温度变化范围:-80℃~+120℃

·定标区域磁场强度:<500nT

在该系统定标的仪器

风云四号01星充电电位监测器、热离子成像仪、MIT热离子质谱分析仪、货运飞船全向电子能谱仪、火星离子与中性粒子分析仪、风云3号_05星表面电位探测器、风云四号02星低能粒子探测器SIMLE卫星低能离子分析仪、空间站离子成像仪。

负责人:张爱兵、孔令高;

联系人:王文静 010-62582636。
