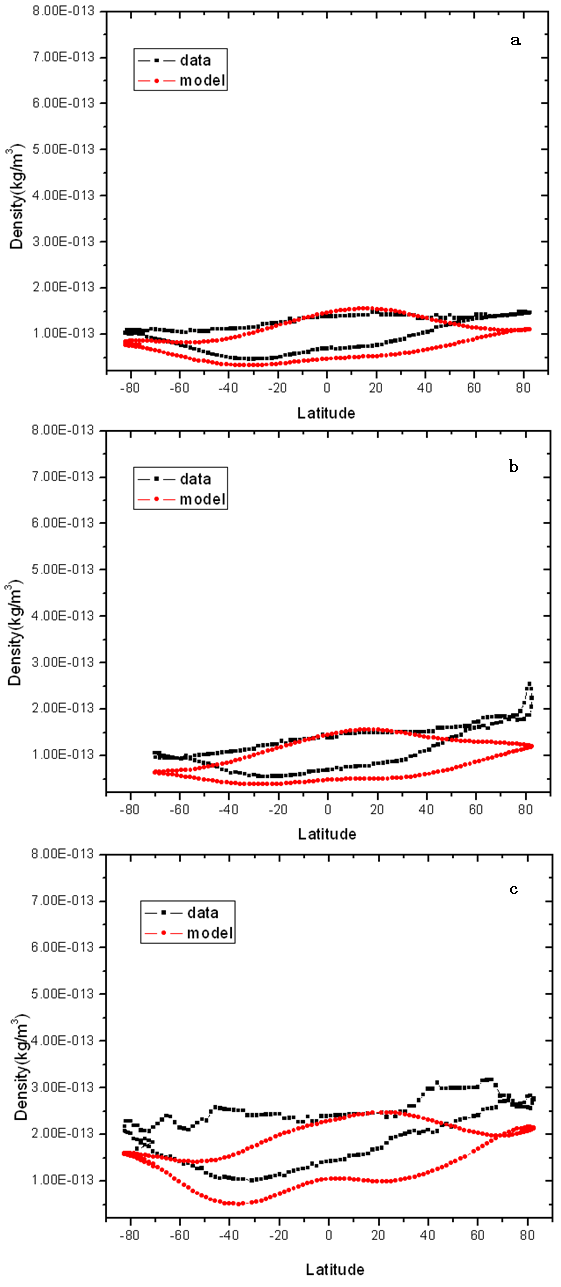

图4 2005/09/11强磁暴事件期间热层卫星运行轨道圈热层大气密度探测值与模式值变化比较
图4列举了卫星运行轨道圈上大气密度探测值与模式值变化的比较结果。其中图4-a为UT2005/09/10/12:04期间轨道圈高度上大气密度探测值与模式值变化比较，此时磁扰尚未开始，探测值与模式值基本接近。
图4-b为紧接图4-a 3个小时后的大气密度变化比较（UT2005/09/10/15:10），此时强磁暴事件刚开始，探测值在北半球高纬地区（尤其在N70～N80之间）出现了大气密度异常扰动增强现象，由事件前1.4×10-13 kg/m3，迅速上升到2.6×10-13 kg/m3，增变比为1.86。
图4-c 为UT2005/09/11/05:02期间大气密度探测值与模式值变化比较，图上不仅明显可见整个轨道圈（全球）所测大气密度值迅速上涨，而且在南北半球高纬地区（尤其是N40～N70）也同时出现了强烈的异常上涨现象，大气密度探测值最高已达3.25×10-13 kg/m3，与磁扰前大气密度比较，增变比达2.32倍。而此时模式值在南北半球高纬地区虽也出现上涨现象，但无明显的扰动现象出现，最高值由事件前1.52×10-13 kg/m3，上升到2.25×10-13 kg/m3，增变比仅为1.48，比实测值增变幅度小得多。
